Kompensacja mocy biernej Lubin – brak miejsca w rozdzielnicy

Miesięczne opłaty za energię bierną w tym obiekcie wynosiły około 1,5 tys. zł.
Po wdrożeniu kompensacji spadły do zera, a czas zwrotu inwestycji wyniósł około 10 miesięcy.

Jak wykonać kompensację mocy biernej, gdy nie ma miejsca na układ pomiarowy?

Do naszej firmy zgłosił się klient z Lubina, który zauważył podwyższone rachunki za energię elektryczną.

Po wstępnej analizie faktur z ostatnich 12 miesięcy okazało się, że problem wynika z przekroczeń współczynnika tg φ, który znacząco przekraczał dopuszczalny poziom 0,4. Na podstawie danych historycznych możliwe było określenie momentów największych przekroczeń oraz oszacowanie wymaganej mocy układu kompensacji.

W tym przypadku problemem była energia bierna indukcyjna, więc faktury rzeczywiście były bardzo pomocne w określeniu skali problemu.
Niestety same faktury to za mało, żeby rzetelnie oszacować sposób działania układu i koszty jego montażu – szerzej opisuję to w artykule o doborze kompensatora na podstawie samej faktury.

Stan instalacji przed modernizacją

Na pierwszy rzut oka optymalnym rozwiązaniem była klasyczna bateria kondensatorów o mocy około 15 kVAr.

Po wizji lokalnej w obiekcie (sklep usługowy) okazało się jednak, że:

• brakowało miejsca na baterię kondensatorów
• problematyczne było również wykonanie standardowego układu pomiarowego
• instalacja była stara i wielokrotnie modernizowana
• wyłącznik główny znajdował się w piwnicy, przed licznikiem – co uniemożliwiało montaż przekładników

Dodatkowo klient zgłosił potrzebę wykonania wyłącznika głównego dostępnego bezpośrednio na zapleczu sklepu, co wcześniej nie było możliwe.

Zastosowane rozwiązanie

Ze względu na ograniczoną przestrzeń konieczne było zaprojektowanie dedykowanego układu pomiarowego, dopasowanego do istniejącej rozdzielnicy.

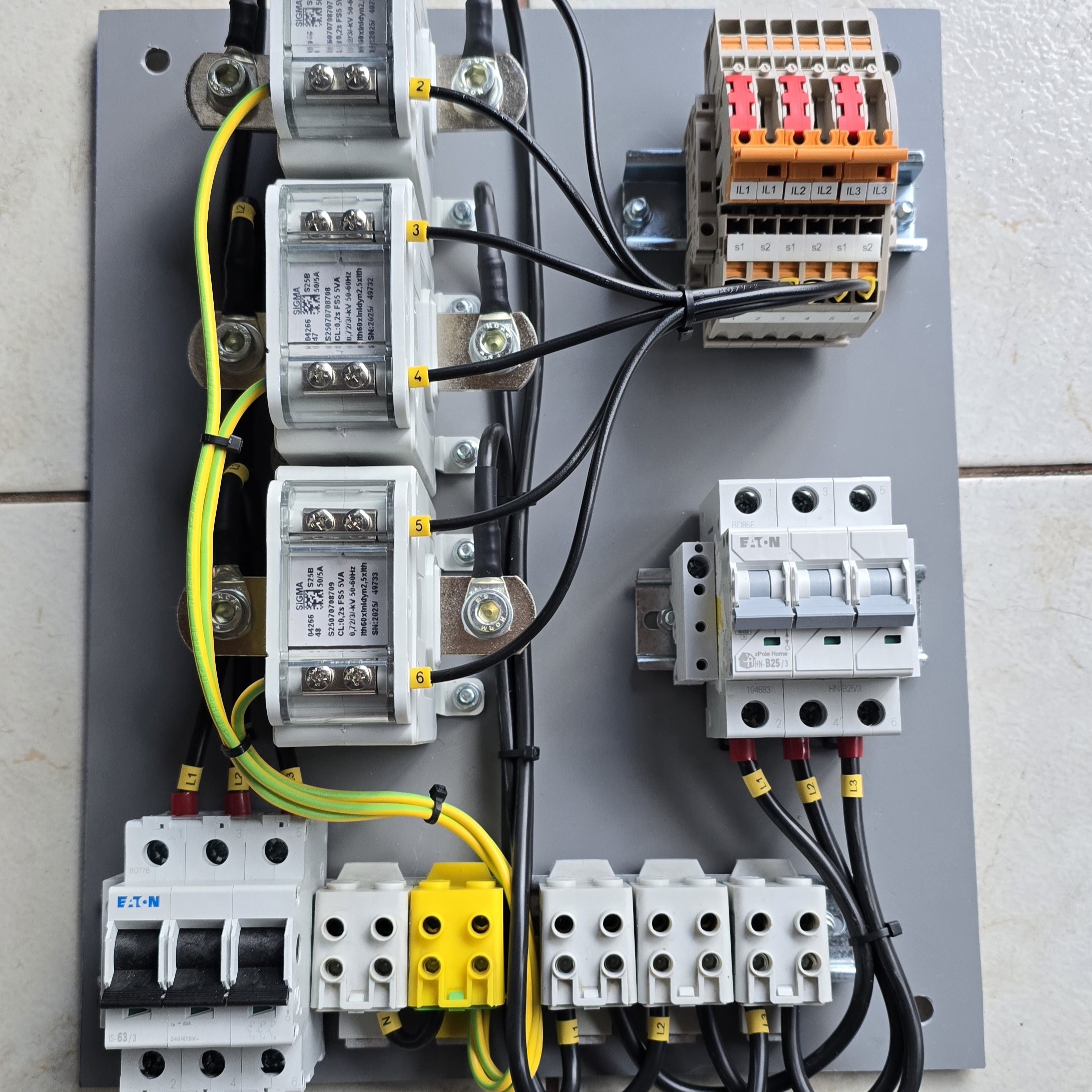

Po wykonaniu pomiarów i analizie dostępnego miejsca przygotowałem indywidualną płytę montażową, na której zabudowałem:

• układ pomiarowy dla przekładników
• wyłącznik główny umożliwiający szybkie odłączenie zasilania

Z uwagi na brak miejsca zastosowanie klasycznej baterii kondensatorów nie było możliwe, dlatego zdecydowałem się na kompensator aktywny o mocy 15 kVAr, który został zamontowany nad rozdzielnicą.

Takie rozwiązanie pozwoliło nie tylko zmieścić wszystkie elementy w ograniczonej przestrzeni, ale również zapewnić prawidłową i dynamiczną kompensację mocy biernej.

Rezultat prac

Dzięki zastosowaniu odpowiednio dobranego układu pomiarowego oraz kompensatora aktywnego instalacja została dostosowana do rzeczywistych warunków pracy.

Układ kompensacji działa stabilnie i skutecznie w całym zakresie obciążenia, a parametry pracy instalacji zostały znacząco poprawione.

Dodatkowo klient uzyskał możliwość szybkiego odłączenia zasilania bezpośrednio w rozdzielnicy na zapleczu, co zwiększyło bezpieczeństwo oraz komfort użytkowania obiektu.

Również w tym przypadku, dzięki właściwej analizie i odpowiedniemu doborowi rozwiązania, opłaty za energię bierną zostały całkowicie wyeliminowane.
