Monitoring kompensatora – dlaczego ma znaczenie?

W ostatnim czasie spotkałem się z dwoma przypadkami, w których kompensatory wyłączyły się bez wyraźnej przyczyny.

Co ważne — wszystko było wykonane prawidłowo:

• moc kompensatora była dobrze dobrana – nie na podstawie faktur, tylko realnych pomiarów i analizy
• przekładniki prądowe miały odpowiednią klasę i przekładnię – co wbrew pozorom ma ogromne znaczenie dla poprawnej pracy układu
• konfiguracja urządzeń była poprawna

Mimo to układy przestały pracować.

Problem został zauważony za późno

W obu przypadkach sytuacja wyszła na jaw dopiero po otrzymaniu faktur.

W jednym obiekcie opłaty za energię bierną wynosiły wcześniej około 3000 zł miesięcznie,
w drugim około 8000 zł miesięcznie.

Po wyłączeniu kompensacji opłaty wróciły praktycznie natychmiast.

Skąd pomysł na monitoring?

Te sytuacje pokazały, że nawet poprawnie dobrany i skonfigurowany układ może przestać działać — a użytkownik nie ma o tym żadnej informacji.

Dlatego pojawił się pomysł, aby:

• mieć zdalny podgląd pracy kompensatora
• otrzymywać powiadomienia w przypadku awarii

Jak działa monitoring kompensatora?

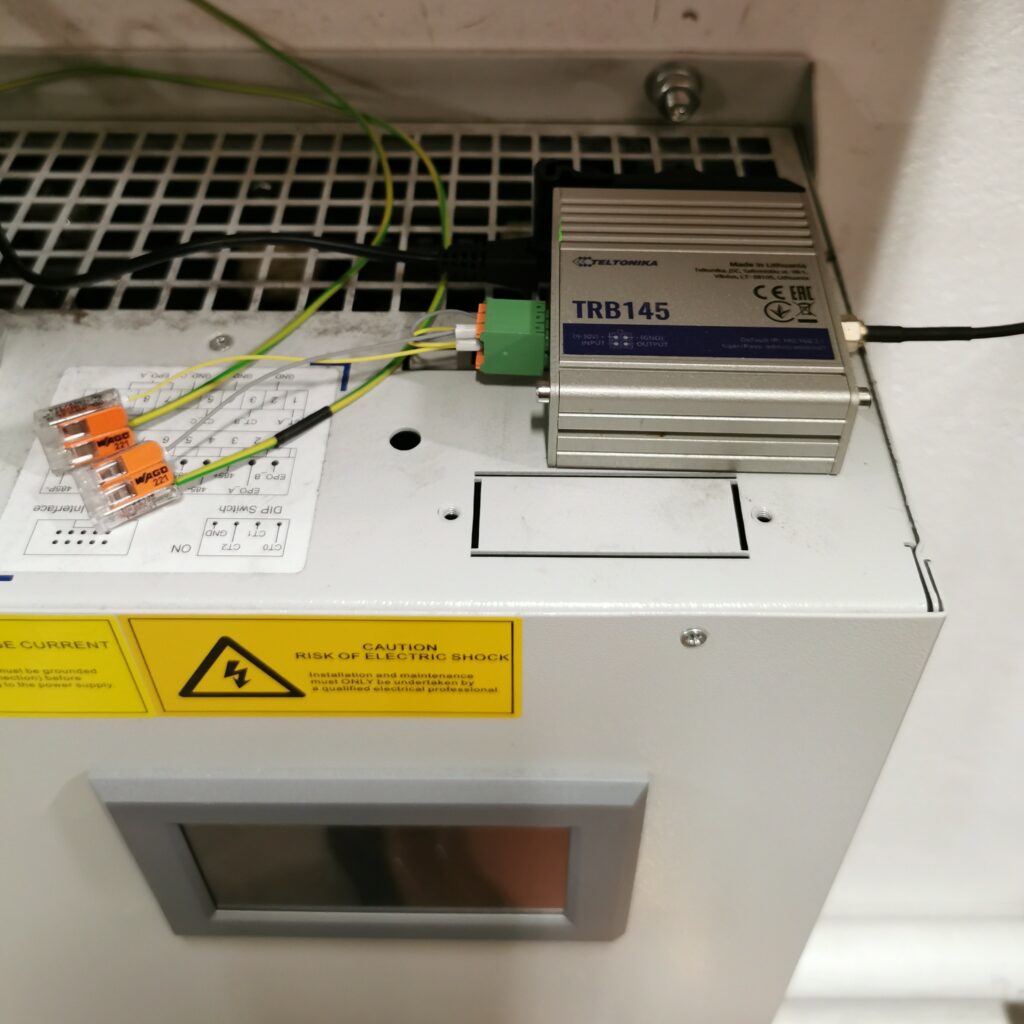

We współpracy z firmą Rebase powstał moduł, który można podłączyć do kompensatora przez port komunikacyjny RS485.

Urządzenie można połączyć z siecią LAN lub GPRS i uzyskać:

• zdalny podgląd parametrów pracy
• dostęp do danych w czasie rzeczywistym
• możliwość ustawienia alarmów (np. mailowych)

Dzięki temu użytkownik od razu wie, że coś przestało działać.

Co daje monitoring w praktyce?

Monitoring pozwala:

• sprawdzić czy kompensator pracuje
• szybko wykryć błędy
• reagować zanim pojawią się opłaty

Dodatkowo kompensator może pełnić funkcję analizatora parametrów sieci, co pozwala na bieżąco obserwować sytuację w instalacji.

Wyższe harmoniczne – najczęstszy problem

W wielu przypadkach przyczyną problemów są wyższe harmoniczne – więcej o tym, skąd się biorą i dlaczego są problemem, opisałem w osobnym artykule.

Nowoczesne kompensatory mają funkcję ich filtracji, ale:

• samo ustawienie trybu pracy (np. Q+H lub Q+B+H) nie oznacza, że filtr działa poprawnie

Aby filtracja była skuteczna:

• konieczna jest analiza sieci przy rzeczywistym obciążeniu
• ustawienia muszą być dobrane indywidualnie

W przeciwnym razie może dojść do:

• błędów pracy urządzenia
• jego wyłączenia
• pogorszenia parametrów napięcia

Dlaczego dobrze dobrany kompensator to dopiero początek?

W dzisiejszych instalacjach elektrycznych sama kompensacja mocy biernej to często za mało.

Coraz większy udział urządzeń energoelektronicznych sprawia, że jakość energii w sieci ma ogromny wpływ na pracę całego układu. Nawet poprawnie dobrany i skonfigurowany kompensator może przestać działać, jeśli warunki w sieci ulegną zmianie.

Z mojego doświadczenia wynika, że największe problemy pojawiają się właśnie wtedy, gdy wszystko „na papierze” się zgadza – a w rzeczywistości dochodzą czynniki takie jak wyższe harmoniczne czy zmienne obciążenie obiektu.

Dlatego coraz większe znaczenie ma nie tylko dobór urządzenia, ale również jego bieżąca kontrola. Możliwość podglądu parametrów pracy i szybka reakcja na nieprawidłowości pozwala uniknąć sytuacji, w której problem wychodzi dopiero na fakturze za energię.

W praktyce oznacza to jedno – jeśli układ kompensacji ma działać stabilnie i bez niespodzianek, trzeba patrzeć na niego nie jako na „urządzenie do montażu”, ale jako element całego systemu, który wymaga analizy i nadzoru.

Jedno urządzenie – wiele możliwości

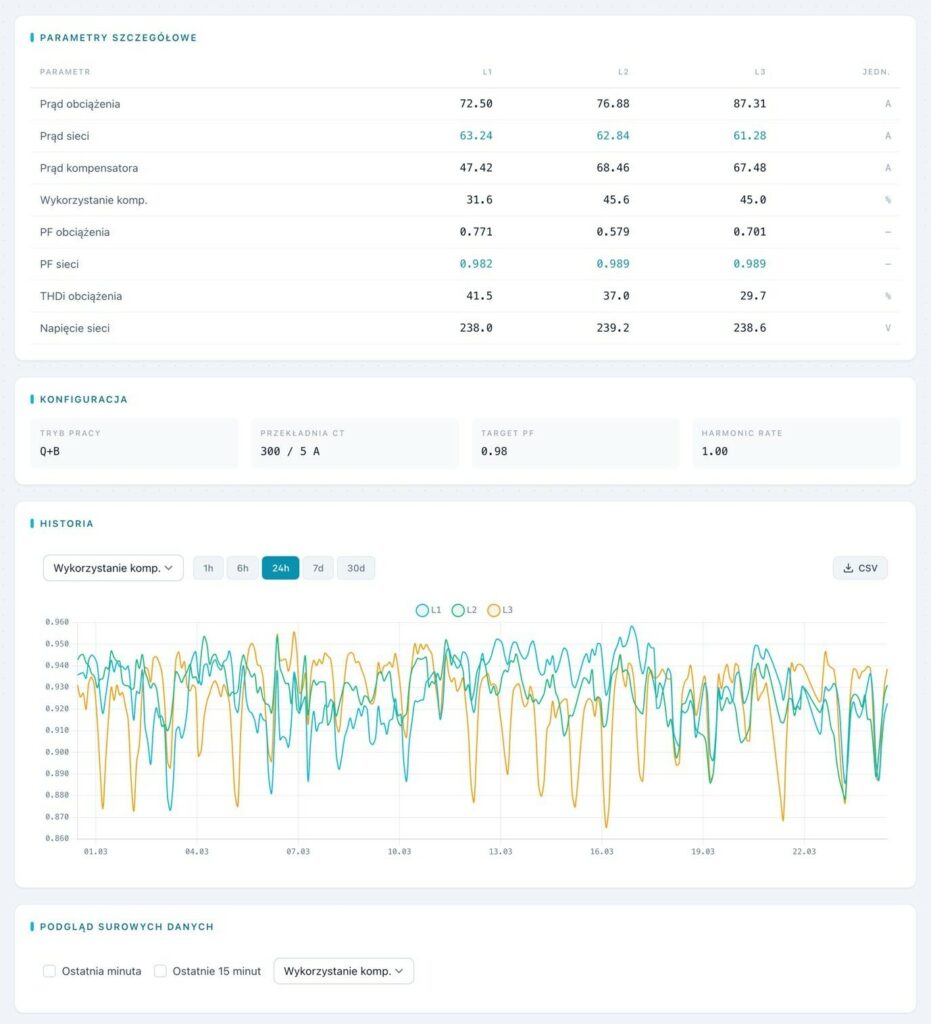

Zastosowane rozwiązanie pozwala na podłączenie kompensatora do systemu zdalnego monitoringu i bieżący dostęp do jego parametrów pracy.

W praktyce oznacza to, że najważniejsze informacje o pracy urządzenia można sprawdzić bezpośrednio z poziomu komputera lub telefonu – bez konieczności fizycznej obecności w obiekcie.

Dzięki temu:

• łatwiej przeanalizować pracę układu i wychwycić nieprawidłowości
• nie trzeba każdorazowo jechać do obiektu, żeby sprawdzić parametry
• możliwa jest szybka reakcja na problemy, zanim przełożą się na koszty

Co ważne, podobne rozwiązanie można zastosować również w innych urządzeniach, jednak wymaga to indywidualnej analizy i dopasowania komunikacji.

Jeśli masz wątpliwości, czy Twój układ kompensacji działa prawidłowo – warto to sprawdzić, zanim problem pojawi się na fakturze.
