Przekładniki prądowe

Jak przekładniki prądowe wpływają na działanie kompensacji mocy biernej?

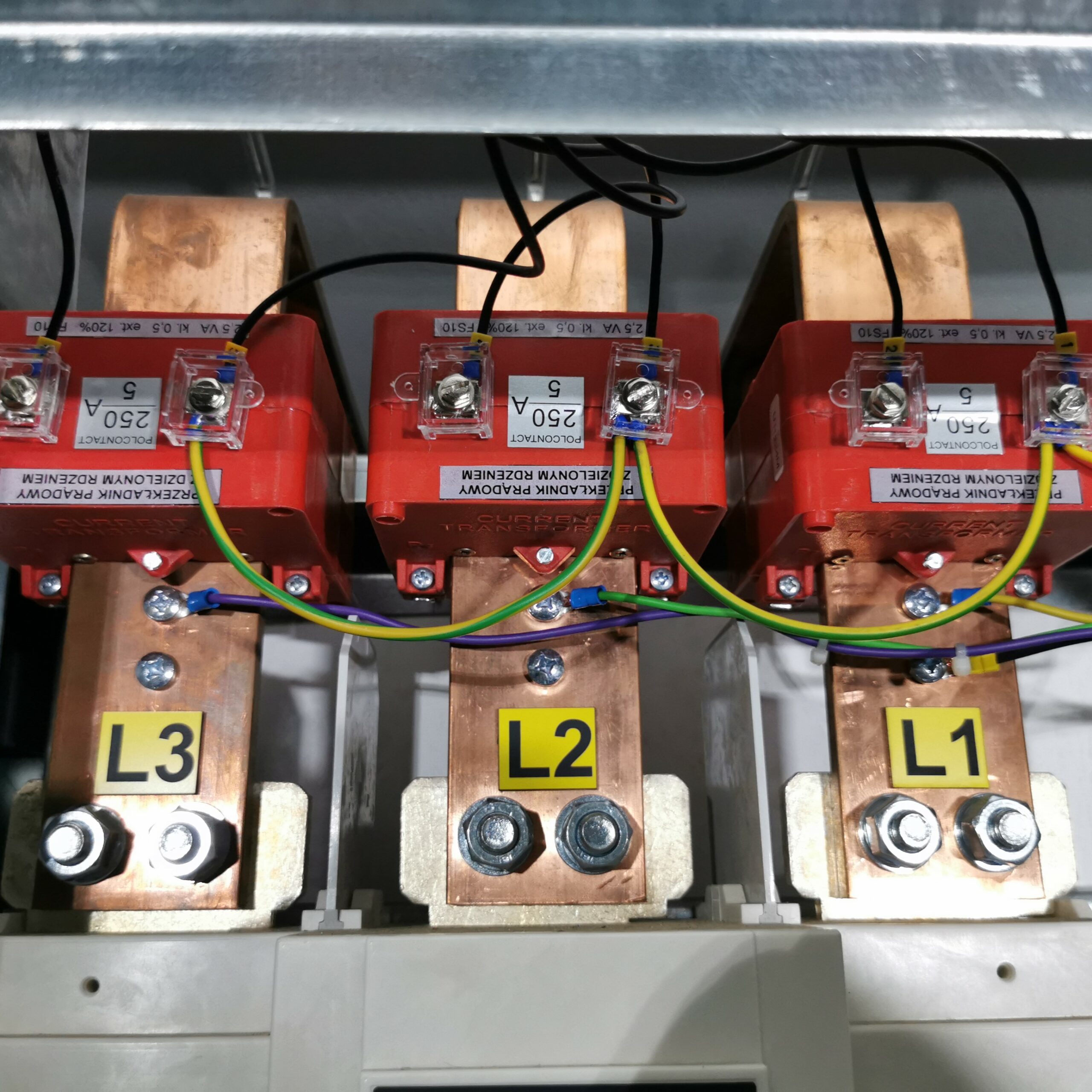

Przekładniki prądowe, mówiąc w prosty sposób, to niewielkie urządzenia działające jak miniaturowe transformatory. Ich zadaniem jest „odczytanie” prądu płynącego w przewodzie i przekazanie tej informacji do podłączonego urządzenia – np. kompensatora mocy biernej.

W praktyce przekładnik przekształca pole elektromagnetyczne wytwarzane przez przewód w sygnał prądowy, który informuje układ kompensacji o tym, co faktycznie dzieje się w instalacji.

Najważniejszymi parametrami dla przekładników prądowych jest ich klasa, przekładnia i moc.

Klasa przekładnika – dlaczego ma kluczowe znaczenie?

Przekładniki prądowe odpowiadają za „przekazanie informacji” o prądzie płynącym w instalacji do kompensatora.

Można powiedzieć, że są one „oczami” całego układu.

I jak każde „oczy” – mogą widzieć dokładnie albo… bardzo słabo.

Co oznacza klasa przekładnika?

Klasa przekładnika określa jego dokładność pomiaru.

Im niższa liczba (np. 0,2 lub 0,5), tym dokładniejszy jest pomiar.
Im wyższa (np. klasa 1), tym większy błąd pomiarowy.

W teorii brzmi to prosto – w praktyce ma ogromne znaczenie.

Co się dzieje w rzeczywistej instalacji?

W większości obiektów pobór prądu nie jest stały w czasie.

W dzień:

• duże obciążenie
• prądy są wysokie
• przekładnik pracuje w swoim „komfortowym zakresie”

W nocy:

• obciążenie spada
• prądy są bardzo małe
• i tu zaczyna się problem

Gdzie pojawia się problem?

Przekładniki – szczególnie te o słabszej klasie (np. klasa 1) i dużej przekładni – tracą dokładność przy niskich prądach.

W praktyce oznacza to, że:

• przekładnik „widzi” mniej niż faktycznie płynie
• albo nie widzi prądu prawie wcale

Co to oznacza dla kompensacji?

Kompensator działa na podstawie danych z przekładników.

Jeżeli dostaje błędną informację, to:

• albo nie kompensuje w ogóle
• albo kompensuje za mało
• albo działa niestabilnie

Efekt? – opłaty za energię bierną występują mimo działającego układu.

Dlaczego w dzień jest dobrze, a w nocy nie?

To jest bardzo częsty scenariusz:

w dzień:

• duży prąd
• przekładnik działa poprawnie
• kompensacja działa

w nocy:

• mały prąd
• przekładnik „gubi się”
• kompensacja przestaje działać

no i pojawiają się opłaty.

Jak to zrobić dobrze?

Dlatego tak ważne jest:

• dobranie przekładników do rzeczywistego zakresu pracy
• stosowanie odpowiedniej klasy (najlepiej 0,5 lub 0,2 / 0,2s)
• uwzględnienie minimalnych prądów, a nie tylko maksymalnych

Klasa przekładnika nie jest tylko „parametrem z katalogu”. W praktyce decyduje o tym, czy układ kompensacji działa poprawnie przez całą dobę – czy tylko w określonych warunkach.

Przekładnia przekładnika – dlaczego ma znaczenie?

Przekładnia przekładnika określa stosunek prądu płynącego w przewodzie do prądu, który „wychodzi” z przekładnika i trafia do urządzenia pomiarowego lub kompensatora.

Mówiąc prościej – informuje, jak duży prąd w instalacji zostaje „przeskalowany” do wartości, którą jest w stanie odczytać układ.

Dlaczego dobór przekładni jest tak ważny?

Dobór przekładni ma bardzo duży wpływ na poprawne działanie układu kompensacji.

Jeżeli przekładnia jest dobrana zbyt „duża” (czyli przewymiarowana), to:

• przy dużych prądach (np. w czasie normalnej pracy obiektu) wszystko działa poprawnie
• natomiast przy małych prądach (np. w nocy lub w czasie postoju) przekładnik zaczyna tracić dokładność

W połączeniu z niską klasą przekładnika daje to prosty efekt – układ kompensacji zaczyna działać nieprawidłowo.

Najczęstszy błąd

Bardzo często przekładniki dobierane są na podstawie prądu wyłącznika głównego.

Problem w tym, że wyłącznik główny jest zazwyczaj przewymiarowany i nie odzwierciedla rzeczywistego obciążenia instalacji.

Przykład z praktyki:

Wyłącznik główny: 1000 A
Rzeczywiste prądy w instalacji: 100–200 A

W takiej sytuacji gdy zastosujemy przekładnik 1000/5:

• przy większym obciążeniu wszystko działa poprawnie
• ale gdy prądy spadają np. do 5–10 A (noc, przestój), przekładnik zaczyna „gubić” sygnał

Efekt?

• kompensator nie dostaje prawidłowej informacji
• układ działa nieprecyzyjnie
• pojawiają się opłaty za energię bierną

Jak dobrać przekładnię prawidłowo?

Najlepszym rozwiązaniem jest:

• analiza rzeczywistego obciążenia obiektu
• sprawdzenie danych z pomiarów
• ewentualnie weryfikacja na podstawie faktur

Kluczowe jest to, żeby uwzględnić nie tylko maksymalne, ale również minimalne prądy, które występują w instalacji.

Moc przekładnika – co oznacza w praktyce?

Moc przekładnika określa, jakie obciążenie może zostać do niego podłączone, czyli ile urządzeń oraz jak długie przewody jesteśmy w stanie zasilić sygnałem pomiarowym bez utraty dokładności.

W praktyce przekłada się to bezpośrednio na dopuszczalną odległość pomiędzy przekładnikiem a urządzeniem, do którego jest podłączony – np. kompensatorem mocy biernej.

Dlaczego ma to znaczenie?

Im większa odległość między przekładnikiem a kompensatorem, tym większe wymagania dotyczące:

• mocy przekładnika
• przekroju przewodów
• jakości połączeń

Jeżeli te parametry nie zostaną odpowiednio dobrane, sygnał z przekładnika może być zniekształcony, co wpływa bezpośrednio na działanie całego układu kompensacji.

Co z tego wynika w praktyce?

Dlatego tak ważna jest wizja lokalna w obiekcie.

Na podstawie samych faktur nie jesteśmy w stanie określić:

• gdzie fizycznie zostaną zamontowane przekładniki
• jaka będzie odległość do kompensatora
• jakie warunki panują w rozdzielni

a to właśnie te czynniki często decydują o tym, czy układ będzie działał poprawnie.

Podsumowanie

Jak widać, przekładniki prądowe to jeden z kluczowych elementów układu kompensacji mocy biernej.

Ich dobór i montaż mają bezpośredni wpływ na to, czy kompensacja będzie działała prawidłowo, czy tylko „teoretycznie” będzie zamontowana w obiekcie.

W praktyce najczęstsze problemy wynikają z:

• źle dobranej przekładni
• zbyt niskiej klasy przekładników
• niedopasowania do rzeczywistego obciążenia
• oraz pominięcia warunków montażu (odległość, okablowanie)

Efekt jest zawsze podobny – układ nie otrzymuje prawidłowych danych i nie jest w stanie skutecznie kompensować energii biernej.

Dlatego dobór przekładników nie powinien być traktowany jako formalność, ale jako jeden z najważniejszych etapów całego procesu.

Często  spotykam się z sytuacją, w której problemy z energią bierną wynikają właśnie z błędnie dobranych przekładników – mimo że sam układ kompensacji jest sprawny.

W praktyce problemy z kompensacją bardzo często wynikają właśnie z przekładników – dlatego warto to sprawdzić na podstawie rzeczywistych pomiarów.
