Kompensacja mocy biernej we Wrocławiu – opłaty wyeliminowane całkowicie

W opisywanym obiekcie miesięczne opłaty za energię bierną wynosiły około 12 tys. zł.
Po wdrożeniu kompensacji opłaty spadły do 0 zł, a inwestycja zwróciła się w niecałe 6 miesięcy.

Dwa kompensatory w jednym obiekcie – stabilna praca bez opłat za energię bierną.

Na początku 2025 roku dostałem zlecenie od zaprzyjaźnionej firmy, żeby zająć się kompensacją mocy biernej w dużym budynku mieszkalno-biurowym w centrum Wrocławia.

Obiekt posiadał dwa oddzielne przyłącza, więc od początku było wiadomo, że konieczne będzie zastosowanie dwóch niezależnych układów kompensacji.

Pomiary i analiza

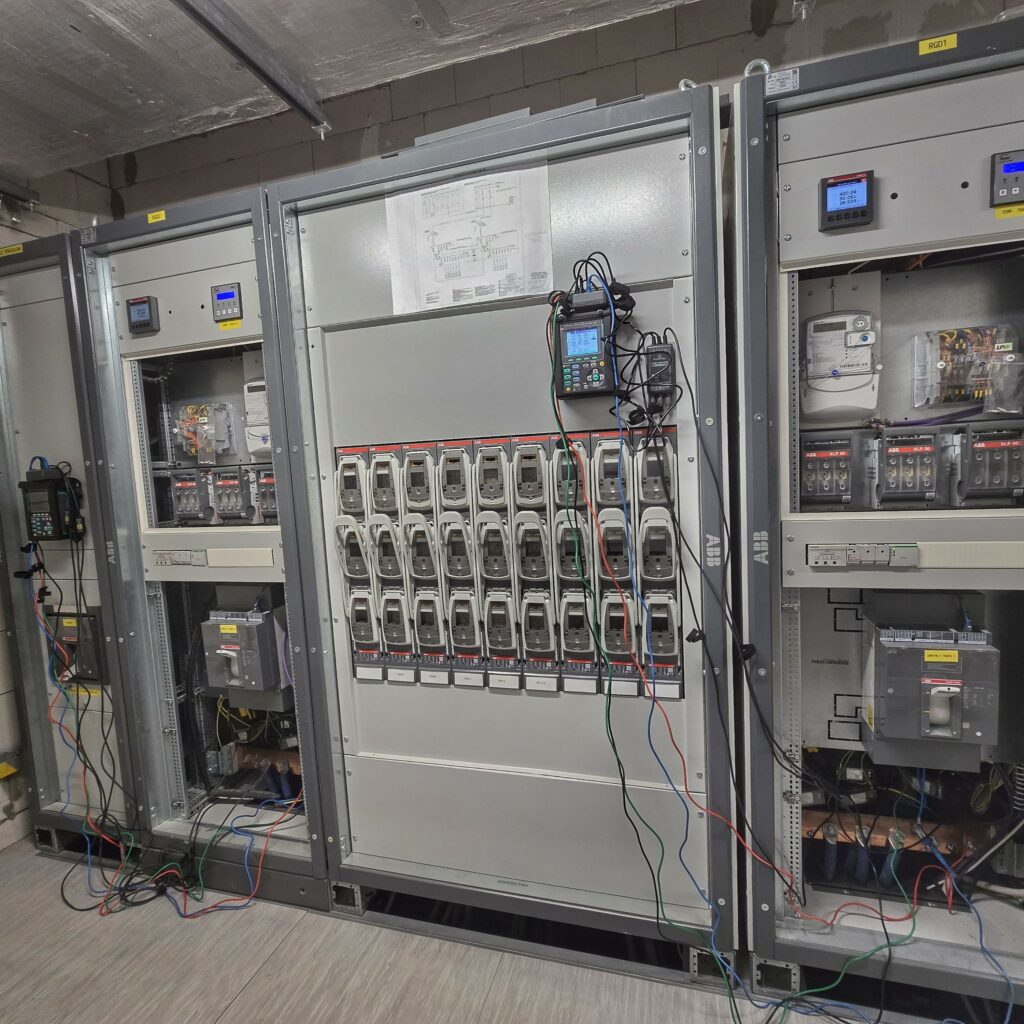

Żeby nie tracić czasu, udało mi się pożyczyć drugi analizator i wykonałem równoległe, tygodniowe pomiary dla obu sekcji.

Dodatkowo przeanalizowałem faktury za energię z całego roku.

W tym przypadku nie występowała wyraźna sezonowość energii biernej pojemnościowej – wartości były stosunkowo stabilne zarówno latem, jak i zimą.

To dokładnie odwrotna sytuacja niż w przypadku, gdzie sezonowość ma kluczowe znaczenie przy doborze kompensacji. Opisałem to w artykule – jak pomiary z jednego miesiąca wprowadzały w błąd.

Dobór kompensatorów

Na podstawie pomiarów dobrałem dwa kompensatory o mocy:

• 50 kVAr
• 75 kVAr

Na tym etapie pojawił się jeden istotny problem – przekładniki prądowe zamontowane fabrycznie w rozdzielnicy miały zbyt dużą przekładnię, co przy niższych prądach mogłoby powodować niedokładny pomiar i problemy z działaniem kompensatora.

Dlatego zdecydowałem się na zastosowanie przekładników o mniejszej przekładni i wyższej dokładności.

Przewymiarowane przekładniki to bardzo częsty problem – temat przekładników opisałem szerzej w osobnym tekście – jak dobór przekładników prądowych wpływa na działanie kompensacji.

Decyzja inwestora

Po przedstawieniu oferty inwestor zdecydował się na montaż urządzeń o większej mocy – 100 kVAr i 75 kVAr.

Powód był prosty – budynek był w trakcie rozbudowy, więc zależało mu na zapasie mocy na przyszłość.

Dodatkowo większy kompensator daje możliwość wykorzystania części mocy na filtrację wyższych harmonicznych, jeśli pojawi się taka potrzeba. Temat wyższych harmonicznych jest bardzo ciekawy i złożony, dlatego też napisałem o nim więcej w artykule – skąd biorą się wyższe harmoniczne w sieci.

Efekt po roku pracy

Obserwuję ten obiekt od ponad roku.

W tym czasie opłaty za energię bierną pojemnościową zostały całkowicie wyeliminowane.

Układ pracuje stabilnie, bez problemów i bez konieczności ingerencji.

Co z tego wynika?

Sezonowość zawsze warto sprawdzić – dopiero wtedy wiadomo, czy w danym obiekcie ma ona znaczenie.

W tym przypadku analiza pokazała, że wartości energii biernej są stabilne przez cały rok, więc dobór kompensatora był prostszy.

Kluczowe jest jednak:

• wykonanie rzetelnych pomiarów
• weryfikacja danych z faktur
• oraz dobór odpowiednich przekładników prądowych

To właśnie te elementy decydują o tym, czy kompensacja będzie działała poprawnie.

Podobne przypadki spotykam regularnie w różnych obiektach na Dolnym Śląsku – m.in. w Lubinie, Głogowie czy Opolu, gdzie odpowiedni dobór kompensacji pozwala całkowicie wyeliminować opłaty za energię bierną.

Jeśli masz obiekt, w którym występują opłaty za energię bierną – odezwij się.

Czasem wystarczy dobrze wykonany pomiar i analiza, żeby temat zamknąć raz i mieć spokój na lata.
